Подвижен фланец DIN 2633 PN 10/16 - СТОМАНА

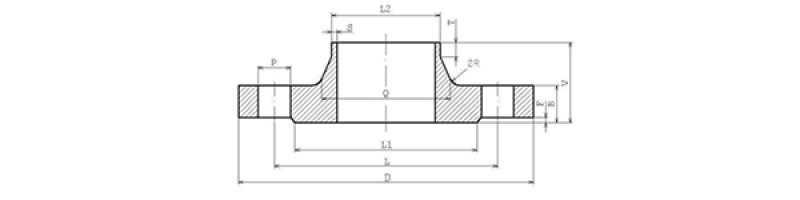

Код  Наименование Размер на маркуча № Болтове/ Резба L, L1, L2 ⌀R, B, D F, P, Q S, T, V
  Подвижен фланец DIN 2633 PN 10/16 3/8"  4/M12 60, 40, 14 4, 14, 90 2, 14, 25 1.8, 6, 35
  Подвижен фланец DIN 2633 PN 10/16 1/2" 4/M12 65, 45, 20 4, 14, 95 2, 14, 30 2, 6, 35
  Подвижен фланец DIN 2633 PN 10/16 3/4" 4/M12 75, 58, 25 4, 16, 105 2, 14, 38 2.3, 6, 38
  Подвижен фланец DIN 2633 PN 10/16 1" 4/M12 85, 68, 30 4, 16, 115 2, 14, 42 2.6, 6, 38
  Подвижен фланец DIN 2633 PN 10/16 1" 1/4 4/M16 100, 78, 38 6, 16, 140 2, 18, 52 2.6, 6, 40
  Подвижен фланец DIN 2633 PN 10/16 1" 1/2 4/M16 110, 88, 44.5 6, 16, 150 3, 18, 60 2.6, 7, 42
  Подвижен фланец DIN 2633 PN 10/16 2" 4/M16 125, 102, 57 6, 18, 165 3, 18, 72 2.9, 8, 45
  Подвижен фланец DIN 2633 PN 10/16 2" 1/2 4/M16 145, 122, 76.1 6, 18, 185 3, 18, 90 2.9, 10, 45
  Подвижен фланец DIN 2633 PN 10/16 3" 8/M16 160, 138, 88.9 8, 20, 200 3, 18, 105 3.2, 10, 50
  Подвижен фланец DIN 2633 PN 10/16 4"  8/M16 180, 158, 108 8, 20, 220 3, 18, 125 3.6, 12, 52
